Верстовка Крыма от Военно-топографического Депо. (Центр и ЮБК)

Описание карты

Вся карта состояла из более чем 250 листов. Размер листа по рамке — 270×280 мм. Масштаб 1 верста в 1 дюйме или 1:42000. Рельеф местности на карте обозначен горизонталями. К началу Первой мировой войны наши военные уже имели такие карты для территории всего западного пограничного пространства, включая Крым.

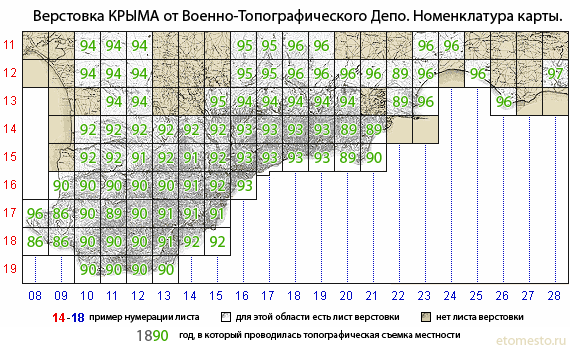

Номенклатура верстовки Крыма

Верстовка Крыма довольно точная карта с небольшими погрешностями на местности даже по современным канонам топографии и самая подробная на начало 20 века. Поэтому с незначительными изменениями ее переиздавали уже и при советской власти в 1923 году.

В нашем архиве данная карта есть в версии для навигатора с OziExplorer. Все доступные на данное время листы карты были привязаны в максимальном качестве. Деформации от сканирования и погрешности при топосъемке нивелировались методом нелинейной деформации отдельных участков листов, при наложении на современную карту. Участки местности, для которых не было листов карты масштаба 1 верста на дюйм, были заполнены картой 3 версты на дюйм. В архиве есть отдельно идущий лист 8-8 с привязкой, который не вошел в общую карту. Работа над картой велась около 2-х недель. Обсчет итоговой карты программой MapMerge занял около 8 часов компьютерного времени.

Дополнительные материалы

• Условные знаки на военно-топографических картах середины XIX века
